12 svjetlovodni vanjski optički kabel
Vanjski optički kabel s labavom cijevi
Vanjski optički kabel s labavim cijevnim vlaknima je-rješenje optičkog prijenosa visoke gustoće dizajnirano za različite implementacije vanjskih mreža, balansirajući skalabilnost i trajnost. Sadrži 12 jezgri optičkih vlakana (dostupnih u jedno-mod 9/125μm ili multi-mod 50/125μm varijantama), podržava istovremeni više-kanalni prijenos podataka, što ga čini prikladnim i za dugo-pute i za kratke-dometne potrebe povezivanja na otvorenom. Kapsuliran u UV-stabilizirani HDPE vanjski omotač, ovaj kabel pruža snažnu zaštitu od sunčeve svjetlosti, kiše, vlage i ekstremnih temperatura, dok integrirana vodo-struktura za blokiranje (gel-punjena ili suha jezgra) sprječava ulazak vlage, osiguravajući vanjski optički kabel s labavim cijevnim vlaknima pouzdan rad u teškim vanjskim okruženjima.
Vanjski optički kabel s labavim cijevnim vlaknima naširoko se primjenjuje u telekomunikacijskim glavnim mrežama, vezama zgrada-na-zgradu industrijskog parka i FTTH (Fiber to the Home) dovodnim vodovima. Također se ističe u projektima pametnih gradova, velikim-sustavima vanjskog nadzora (više-kanalni video prijenos-dometa) i komunikacijama u energetskom sektoru (nadzor električne mreže). Prikladan za komercijalne, industrijske i javne infrastrukturne projekte, pruža skalabilnu i dosljednu povezanost kako bi zadovoljio rastuću potražnju za-brzim vanjskim prijenosom podataka, služeći kao kritična komponenta modernih vanjskih optičkih mreža.
Vanjski optički kabel s 12 žica, jednomodni 9/125, ocijenjen plenumom, crni, kalem, 1000 stopa

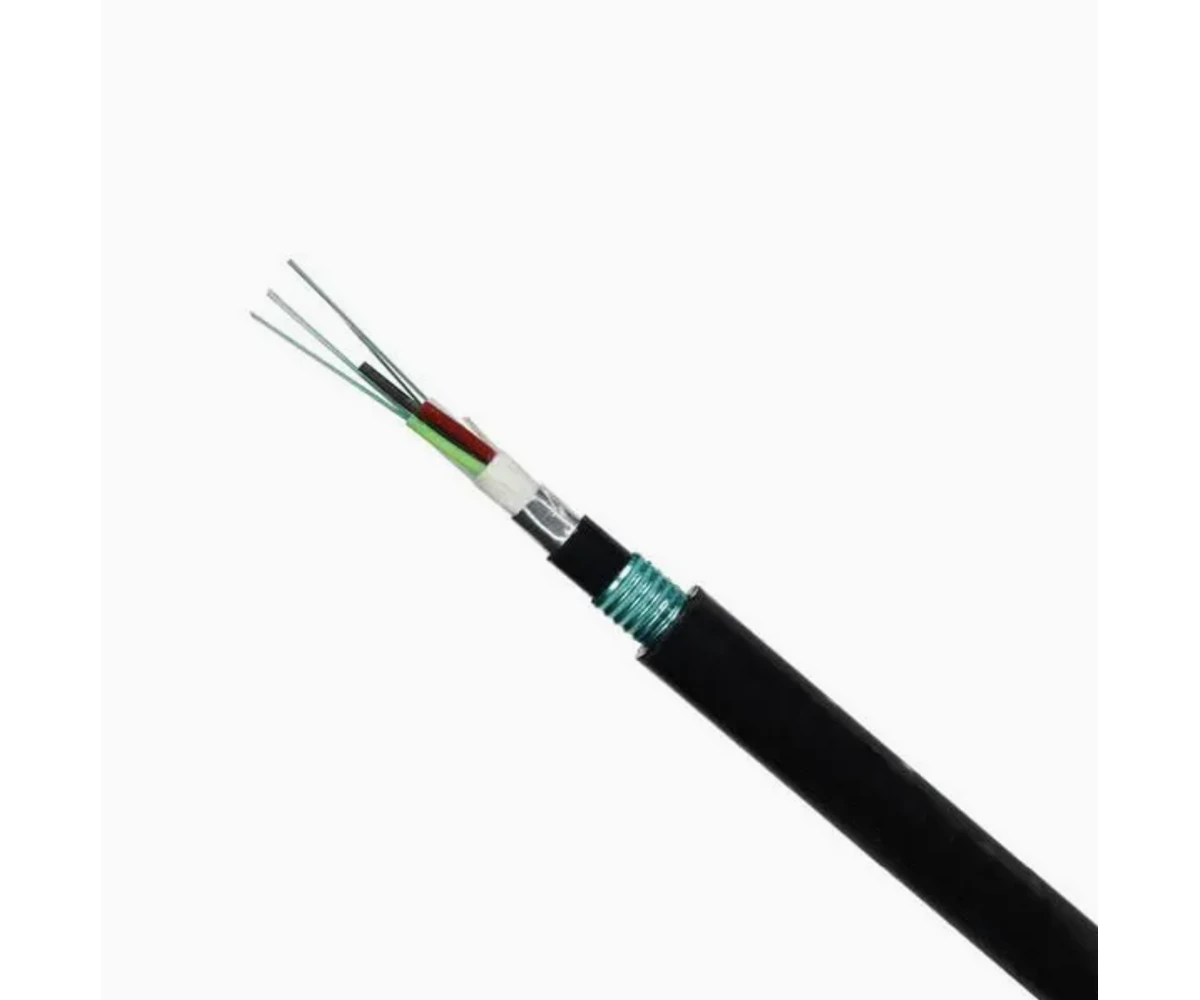

Struktura kabela
Detalji konstrukcije kabela
|
Broj vlakana |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
||
|
Vrsta vlakana |
G652D |
||||||||
|
Broj vlakana po cijevi |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
||
|
Broj cijevi |
1 |
2 |
3 |
4 |
6 |
8 |
12 |
||
|
Broj punila |
4 |
3 |
2 |
1 |
0 |
0 |
0 |
||
|
Središnji član snage |
Materijal |
FRP |
|||||||
|
Labava cijev |
Materijal |
PBT |
|||||||
|
Punjenje cijevi- |
Žele |
||||||||
|
Promjer |
2,0 mm |
||||||||
|
Punilo |
Materijal |
PP ili PE |
|||||||
|
Promjer |
F2,0 mm |
||||||||
|
Sustav za blokiranje vode |
Materijal |
Pređa i gel za blokiranje vode |
|||||||
|
Armiranje |
Materijal |
Valovita čelična traka |
|||||||
|
Unutarnji omotač |
Materijal |
PE |
|||||||
|
Boja |
Crna |
||||||||
|
Promjer |
7,6 mm |
9,4 mm |
12,0 mm |
||||||
|
Vanjski omotač |
Materijal |
PE |
|||||||
|
Boja |
Crna |
||||||||
|
Promjer |
12,2 mm |
14,2 mm |
16,9 mm |
||||||

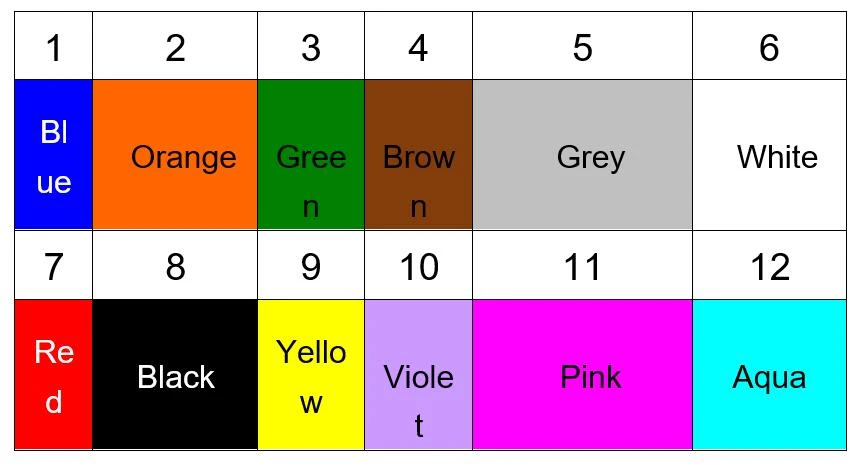

Boja cijevi i vlakana
Mehaničke karakteristike kabela
|
Min. polumjer savijanja (mm) |
Dugoročno |
30D |
|
|
Min. savijanje |
Kratkoročno |
15D |
|
|
Vučna napetost (N) |
Dugoročno |
600 |
|
|
Kratkoročno |
1500 |
||
|
Opterećenje pri gnječenju (N/100 mm) |
Dugoročno |
1000 |
|
|
kratkoročno |
2200 |
||
|
Raspon temperature ugradnje (stupnjevi) |
-10+50 |
||
|
Temperatura skladištenja i transporta (stupnjevi) |
-20+70 |
||
|
Radna temperatura (stupnjevi) |
-20+70 |
||
Karakteristika vlakana
| Karakteristike | Uvjeti | Navedene vrijednosti | Jedinica | |||
| prigušenje | 1310 nm | Manje ili jednako 0,36 | dB/KM | |||
| 1550 nm | Manje ili jednako 0,25 | dB/KM | ||||
| prigušenje u odnosu na valnu duljinu | 1285-1330 nm | Manje ili jednako 0,03 | dB/KM | |||
| Maks. razlika | 1525-1575 nm | Manje od ili jednako 0,02 | dB/KM | |||
| Valna duljina nulte disperzije | 1312±10 | nm | ||||
| Nagib nulte disperzije | Manje od ili jednako 0,090 | ps/nm².km | ||||
| PMD Maksimalna pojedinačna vlakna Vrijednost dizajna veze (M=20,Q=0.01%) Tipična vrijednost |
- | |||||
| Manje od ili jednako 0,2 | ps√km | |||||
| Manje od ili jednako 0,1 | ps√km | |||||
| 0.04 | ps√km | |||||
| Valna duljina rezanja kabela λ∝ | Manje od ili jednako 1260 | nm | ||||
| Promjer modalnog polja (MFD) | 1310 nm | 9.2±0.4 | hm | |||
| 1550 nm | 10.4±0.5 | hm | ||||
| Efektivni skupni indeks loma | 1310 nm | 1.466 | - | |||
| 1550 nm | 1.467 | - | ||||
| Točkasti diskontinuiteti | 1310 nm | Manje od ili jednako 0,05 | dB | |||
| 1550 nm | Manje od ili jednako 0,05 | dB | ||||
| Geometrijske karakteristike | ||||||
| Promjer obloge | 124.8±0.7 | hm | ||||
| Ne{0}}kružnost obloge | Manje ili jednako 0,7 | % | ||||
| Promjer premaza | 254±5 | hm | ||||
| Pogreška koncentričnosti premaza-oplata | Manje od ili jednako 12,0 | hm | ||||
| Ne{0}}kružnost premaza | Manje od ili jednako 6,0 | % | ||||
| Pogreška koncentričnosti obloge jezgre- | Manje od ili jednako 0,5 | hm | ||||
| Zavoj (radijus) | Veći ili jednak 4 | m | ||||
Brolink se uvijek fokusira na potrebe kupaca. Oslanjajući se na snažnu snagu dizajna, nudi profesionalne prilagođene usluge i sveobuhvatne usluge nakon-prodaje, osiguravajući sigurnost i-dobrobit kupaca tijekom cijelog procesa.
